Mac ProをVelocity Solo x2 でSSD起動できるか?の顛末 3
2012.09.07 Friday
Product Review
こんにちは!暑さにも負けず排熱にも負けないMac ProなイラストレーターSenJ4です。

今回はSSDをセットしたVelocity Solo x2カードを、Mac Proへ装着するまでの手順を記します!
Mac Proへ拡張カードを取り付ける手順を判りやすく写真で説明しますね!


《 Velocity Solo x2をMac Proへ装着手順・・・ 》

まずMac Pro筐体の電源を切り、電源プラグや接続されているケーブル類は抜いておきましょう。

1Mac Pro背面のロック用ラッチを引き上げて側面パネルを外す(ホコリ&汚れもついでに除去)
  尚、Mac Proを寝かせたほうが作業しやすいです。

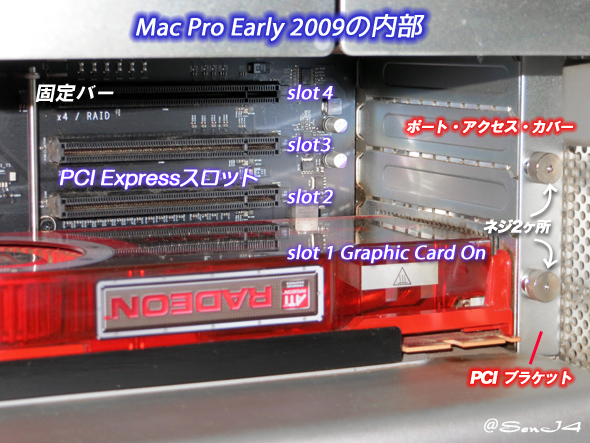

4基のPCI Express 拡張スロットはすべて、 16レーンのカードに対応していますが、
既に最下部Double-Wide PCI Express グラフィックスロットにはグラフィックカードが装着されているので
残り3つ(スロット2〜4)のPCI Express 拡張スロットのどれかに挿し込めば良いだけです。

ただし、スロット2はスロット1のグラフィックカードの厚みが邪魔をする可能性もあり、挿せないかもしれませんし、発熱もあるのでスロット3か、4が良いのでは...と思います。
SenJ4はスロット3に入れました。
 注意:作業は内部が冷えてる時にね!

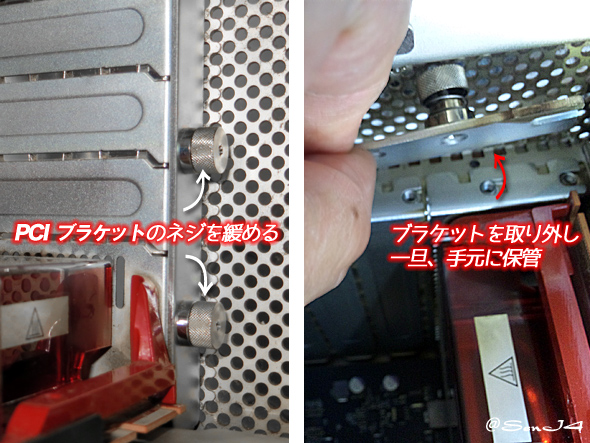

2PCI ブラケットのネジを2ヶ所緩めて外し、プレースからブラケットを取り外します。

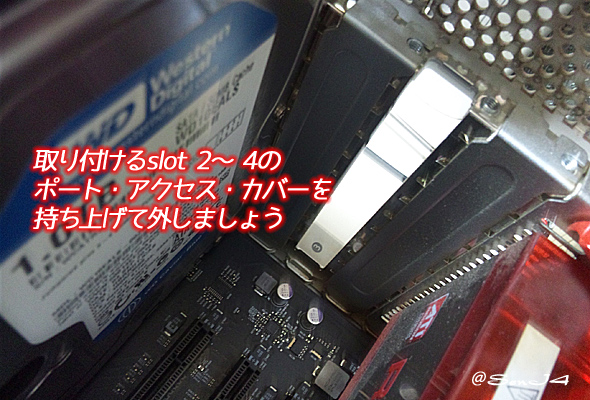

3Velocity Solo x2カードを取り付けるスロットからポート・アクセス・カバーを取り外します。
  尚、今後付け直す事もあり得るのでカバーはどこかに保管しておきましょう!

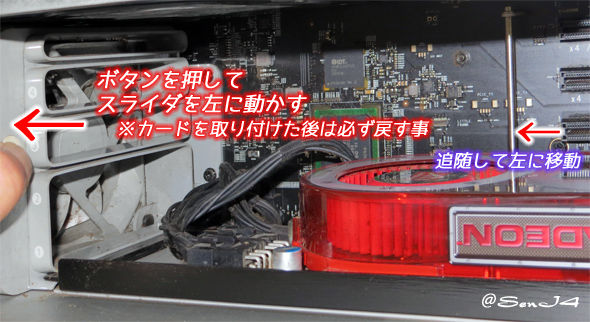

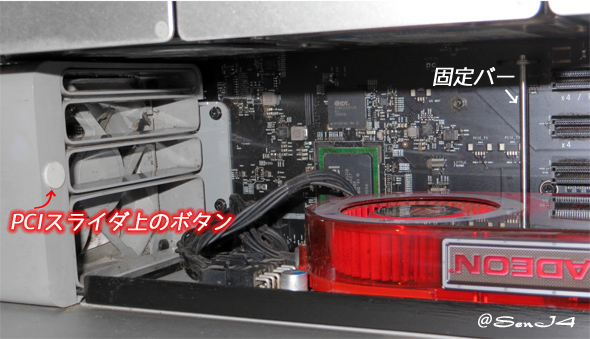

4カードを装着する前に、カードの固定バーをロック解除しましょう。



                     ▼  ▼  ▼




これで、Velocity Solo ×2 のカードをゆっくりと装着する作業に移ります!
  本当であれば作業はスロット1のGカード&内蔵HDDベイを外すと作業スペースが広くてしやすいです。
  ただ、作業的に手間が余計にかかるので、慣れてる場合は外さなくてもイケますけど。

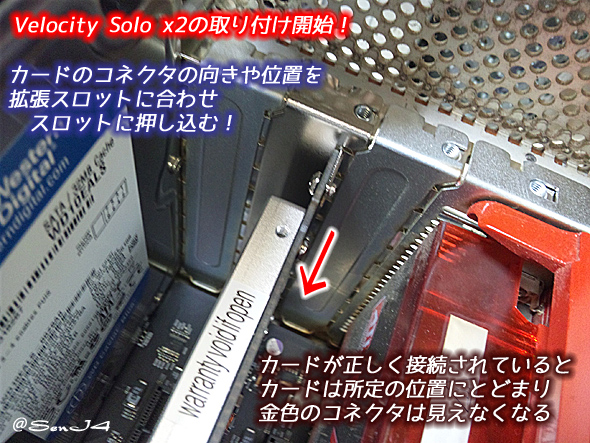

5カードは四隅の部分だけを持って、金色のコネクタ(端子部)やカード上の部品には手を触れないように
コネクタが完全に差し込まれるまで、カードを慎重に、しっかりと押し込みます。
入りずらくても無理やりは…何事においても禁物ですね。(*'ー'*)

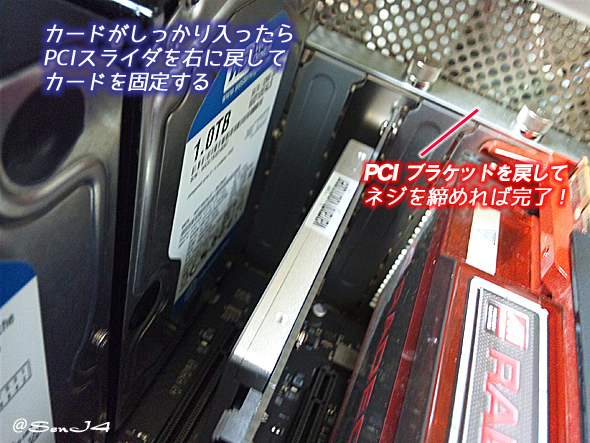

6しっかり装着出来たら、左にずらしたPCI スライダを右に動かして戻し、カードを固定します。
  次にPCIブラケットをプレースの上に乗せてネジで締めましょう。



7:最後にMac Proの側面パネルを閉じて終了!おつかれさまでした。

これでMac ProへのVelocity Solo x2 &SSD の取り付けは完了しました。


さて、いよいよMac Proを再起動します!

 電源プラク&ケーブル類繋いだら Power ON!

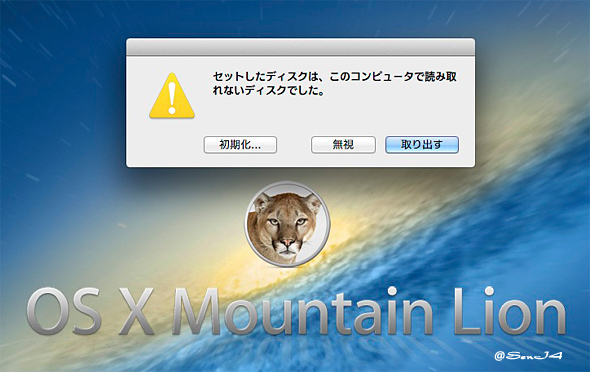

当然の事ながら、SSDを初期化しないと認識されないのでGUIDでパーティション切ってあげます。

・・・と言うところで、SSDにOS Xのインストール作業は 次回! 長くて<(_ _)>

      《 Velocity Solo x2 でMac ProをSSD起動できるか?の顛末 》へ続く・・・
